UL File Exxxxxx Vol.1安規檢驗重點
(此中文重點摘要源自英文正式UL檔案報告 UL FUS Procedure，僅供提示參考，
仍以英文正式UL檔案報告 UL FUS Procedure為檢驗基準 )
1. 產品標籤標示內容
(2) Recognized Company英文公司全名 “EVERSAFETY (TAIWAN) LTD”, 或 UL File No. 檔案號碼. “Exxxxx ” In format S13L1.
(3) Model Number 產品型號 如 “RT-A0xxx” 或 “RT-A84Cxxx”.
In format S13L1.
(4) Electrical Rating 電氣規格特性 (標示出 電壓 、頻率、瓦特、電流)
如 120VAC 50/60Hz 10W 0.10A In format S13L1.
(5) Date of Manufacture. 製造日期 (Sec.Gen) In format S13L1.
格式12 digits YYDDDBBSSSSS
(YY is the year of century. DDD is the Julian date (the nth date of manufacture in the year; Jan 31 is 031, April 30 is 120). BB is the batch number. SSSSS is serial number and starts from 16888 (a lucky number), increased by 1 )
(6) 警語CAUTION MARKING
"CAUTION" In format S20L1.
"RISK OF ELECTRIC SHOCK - USE IN DRY LOCATION ONLY" In format S13L1.
"DO NOT USE WITH DIMMERS" In format S13L1.
"NOT FOR USE IN TOTALLY ENCLOSED LUMINAIRES" In format S13L1
Table 1
Format minimum size designations for marking height and type face
Size designation |
Letter height |
Font size |
Font type face uppercase |
S20 |
2.0 (0.079) |
7.5 |
Universal bold |
S13 |
1.3 (0.051) |
5 |
Table 2
Format location designation for marking
Location designation |
Description |
Marking |
L1 |
On the product |
Type P |
L2 |
On smallest unit packaging, point-of-sale package, carton, or instruction sheet |
Type T |
*1. UL登錄的英文公司名 或 其 UL 檔案號碼 UL File No. 及
*2. 認可過的UL 標籤型號 Label Type.:
如此，UL檢驗人員才可辨識此標籤是否合乎UL要求

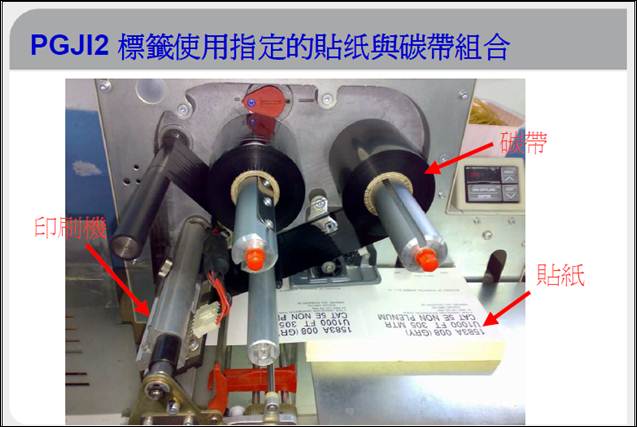

! 自行於廠內標籤機印製 時(UL PGJI2)，其 空白標籤底紙 及 碳帶 組合須為 UL PGJI2 等級，且其PGJI2標籤材質可適合貼於 產品的表面 (PC塑膠表面)及耐溫至少須符合該表面承受之最高溫度C。請供應商於每捲 空白標籤底紙 及 碳帶 包裝上，必須標示出以下2種必要的資訊 (請見 PGJI2 UL 範例檔 )
*1. UL RU Mark
*2. UL登錄的英文公司名 或 其 UL 檔案號碼 UL File No. 及
*3. 認可過的UL 標籤組合型號 Label Type.:
如此，UL檢驗人員才可辨識此標籤是否合乎UL要求
2. 說明書INSTALLATION INSTRUCTION
產品包裝或須內附符合UL檢驗報告要求之警語 :
3. 塑膠元件 (Enclosure , End Caps , Barriers & Insulation Sheet)
必須由該元件的塑膠射出廠於每批出貨時隨貨提供完整的塑膠材質保證書 (範例) ，請使用UL建議的格式 (如附件範例檔) < 請參考UL 的追溯性要求之中文說明> 且 相關元件尺寸 必須符合 於UL報告中圖面或文字 中所述。
4. 量具 (游標卡尺) 至少每年要委由 ISO/IEC 17025認證之校驗實驗室 校驗一次 且 校驗標準必須能追朔至國家標準。測試儀器在使用時必須在校驗有效期內。若是新購買的的儀器，也須再經委外校驗、確認後方可使用。
相關元件尺寸 必須符合 於UL報告中圖面或文字 中所述。儀器校驗要求 儀器自主檢查規範
5. 內部電線線材組 (Input Leads)
必須為UL合格的裁配線製造廠承製，且在產品的出貨外箱上必須黏貼UL 橘色 Wiring Harness Label 標籤 及相關UL要求標示 (裁配線製造廠英文公司名 及 整組線材產品料號)，如下圖
* 請裁配線製造廠提供詳細 線材加工圖面(含整組線材產品料號) 及 材料表 (BOM 須清楚列出所有元件之特定廠商及元件型號，且與UL 報告上所述相符)
6. 電路板 (PWB / PCB) 須為 UL ZPMV2 等級印刷電路板廠承製 且 耐燃 V-1及 105oC以上，且電路板的蝕刻線路圖(Trace Layout軌跡)及電子元件(Component) 必須和UL報告上的一致。
另外電路板上須有以下二個UL規定標示在其上
(1) UL 印刷電路板廠英文公司名 或 UL File No. 或註冊登錄商標 Trademark及
(2) 電路板型號 Type Designation
以利判斷是否電路板 合乎 UL 規定。
※ UL 檢驗頻率為 一年四次 (每季一次的不事先通知之檢驗拜訪)
※ 若不符UL 相關規定，則UL 將會開立 異常報告 ( Variation Notice – VN) 並有額外異常報告處理費產生。
